Formålet med en arbejdstegning er at vise et emne så præcist, at det kan fremstilles på et værksted. Derfor skal tegningen følge faste regler, så den er entydig og let at forstå.

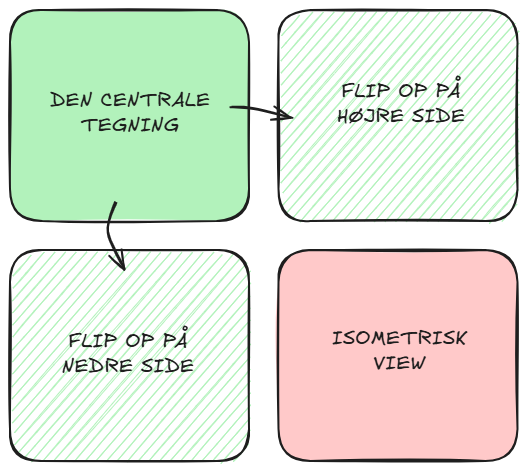

Dansk Standard fastlægger reglerne for maskintegninger. Emnet skal vises i 2D fra forskellige retninger, hvilket kaldes retvinklet projektion.

Tegningen udføres i mål eller målestok(forhold) og der angives de nødvendige tolerancer.

Målsætning er nødvendig for at sikre, at et emne fremstilles korrekt efter konstruktionen.

Man bør undgå dobbeltdefinerede mål, hvor det samme mål angives flere steder. Det kan skabe forvirring og problemer, især hvis et af målene senere ændres.

• Skift til TechDraw workbench
• Click 'New page'
  • (Du vil bemærke at en hel blank side kommer til syne)

C:\Users\<brugernavn>\AppData\Local\Programs\FreeCAD\
